BAC-PRO OBM
METALLERIE
Apprendre le travail de l'acier.
Oxycoupage manuel
C'est un procédé de découpage par combustion de l’acier dans l’oxygène.
Principe du découpage
Le métal doit être facilement oxydable. Lors de la combustion, on doit avoir une réaction exothermique afin de maintenir, après avoir atteint la température d’amorçage, la température d’ignition. Cette température permet de transformer l’acier en oxyde de fer lors de l’envoie du jet de coupe. Réaction exothermique : Lors de la transformation de l’acier il y a dégagement de chaleur.

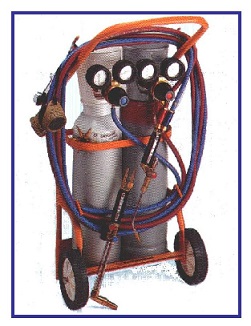

Moyen utilisé

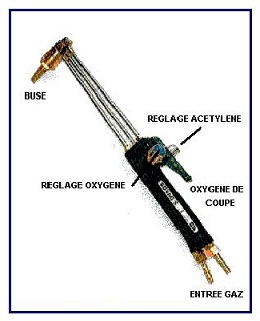

Le chalumeau coupeur doit permettre de chauffer l’acier, et de transformer celui-ci en oxyde de fer. Il faut aussi évacuer cet oxyde.

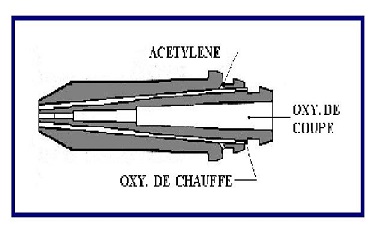

La buse
L’oxygène de coupe permet de transformer l’acier en oxyde de fer et évacuer celui-ci. Le mélange oxygène acétylène permet de chauffer la pièce.
Choix de la buse
Elle est fonction de l'épaisseur de la tôle à couper et des capacités machine et outils.

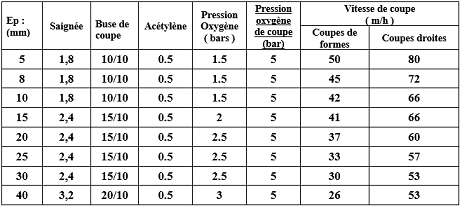

Tableau des réglages

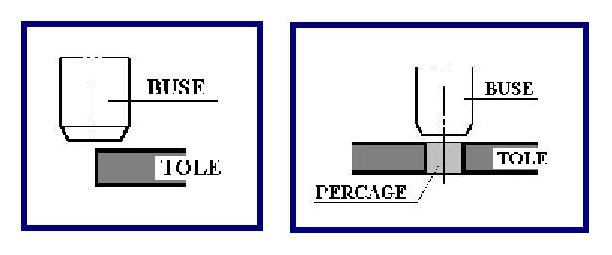

Exécution des coupes
L’amorçage de la coupe doit s’effectuer en bord de tôle. Chauffer la pièce jusqu’a obtention de la température d’ignition (métal blanc ? 1300°) Ouvrir l ’oxygène de coupe. La combustion du métal commence. Pour une découpe intérieure, il faut préalablement percer la tôle. Le diamètre de perçage doit être supérieur à la saignée.
Réglage de la flamme
PREMIER REGLAGE
Réglage de la flamme en laissant le robinet d ’oxygène de coupe fermé.
SECOND REGLAGE
Réglage de la flamme en ouvrant le robinet d ’oxygène de coupe. Réduire le halo en supprimant l’excès d’acétylène.
FLAMME REGLEE Flamme de chauffe régler robinet d’oxygène de coupe fermé.
Les gaz
L’acétylène et l’oxygène sont des gaz utilisés lors du soudage oxy-acétylènique et de l’oxycoupage.
L’acétylène est le combustible, l’oxygène le comburant.
Exécution des coupes
L’amorçage de la coupe doit s’effectuer en bord de tôle. Chauffer la pièce jusqu’a obtention de la température d’ignition (métal blanc 1300°) Ouvrir l ’oxygène de coupe. La combustion du métal commence. Pour une découpe intérieure, il faut préalablement percer la tôle. Le diamètre de perçage doit être supérieur à la saignée.

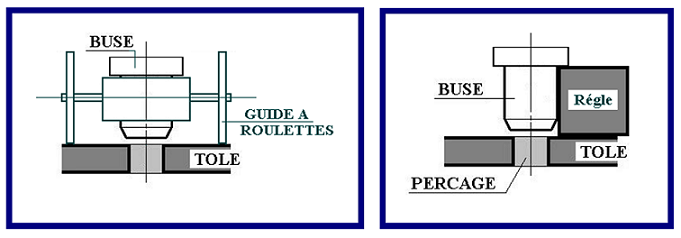

Coupe droite
Avec ou sans guide, la distance entre la buse et la pièce doit être égale à la hauteur de la buse additionné de la hauteur du dard et du jeu nécessaire entre le dard et la pièce.

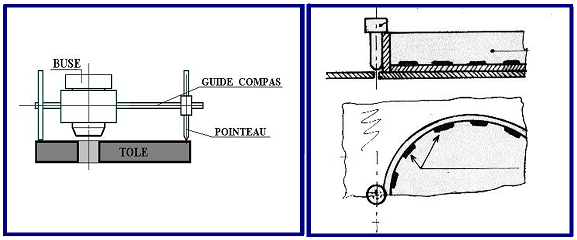

Coupe curviligne
Le découpage est réalisé à l’aide d’un compas où d’un gabarit de forme.
QCM
Réponds a ces trois questions.
Question 1: Quelle paire de lunette dois-je porter lors de l'opération d'oxycoupage ?
Réponse A: Lunette blanche
Réponse B: Lunette de protection avec un verre teinté de coefficient 4
Réponse C: Lunette de protection avec un verre teinté de coefficient 6
Compétence visée: T5-C3.35-S6.13
Question 2: Pour vous protéger des risques de brûlure, choisir la paire de gant idéale pour vous protégez.
Réponse A: Gants de ski
Réponse B: Gants anti-coupure
Réponse C: Gants de soudeur
Compétence visée: T5-C3.35-S6.13
Question 3: Pour vous protéger des risques de brûlure par projection de scorie, choisir quelle est la tenue adaptée.
Réponse A: Salopette + chaussures de sécurité
Réponse B: Combinaison + chaussures de sécurité
Réponse C: Combinaison + tablier cuir + chaussures de sécurité
Compétence visée: T5-C3.35-S6.13
