Apprendre le travail de l'acier.
Qu'est ce que le taraudage ?
Le taraudage est une opération d'usinage qui consiste à réaliser un filet intérieur sur la paroi lisse d'un perçage pour permettre le passage d'une vis.
Quels outils pour tarauder ?
Le filet intérieur est réalisé à l'aide d'un taraud. Cet outil permet d'imprimer par enlévement de copeaux la piéce à usiner. Il éxiste des tarauds manuels et des tarauds machine.
Taraudage manuel

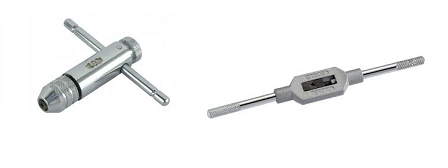

Pour le jeu de trois tarauds, on passe successivement le taraud ébaucheur, l'intermédiaire et le finisseur à l'aide d'un tourne à gauche. Il éxiste également des tarauds trois en un.
Quel diamètre de perçage avant taraudage ?
Avant de tarauder il faut percer un trou. Le diamètre de perçage est égal à :
D = Diamètre nominale de la vis - Pas
Désignation du taraud : M8x125
M : Pas métrique
8 : Diamètre nominale de la vis
125 : Le pas multiplié par cent
Tableau de perçage

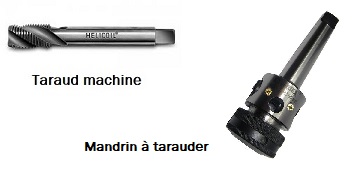

Taraud machine
Pour tarauder avec une perçeuse il faut s'équiper d'un mandrin de taraudage.
Représentation graphique d'un trou taraudé.
M 8x40 : M signifie pas métrique, 8 est le diamètre de la vis et 40 sa longueur.
Sécurité
Risque de projection du lubrifiant : Mettre des lunettes.
Risque de coupures : Mettre des gants.
